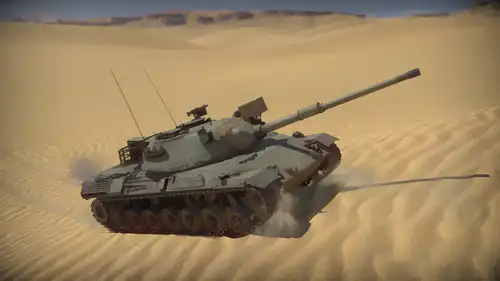

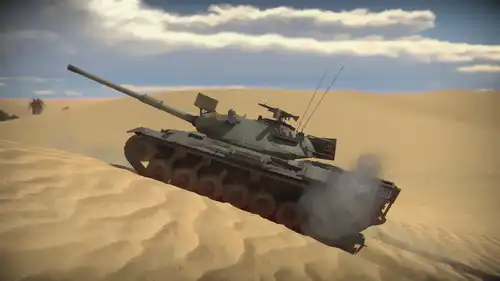

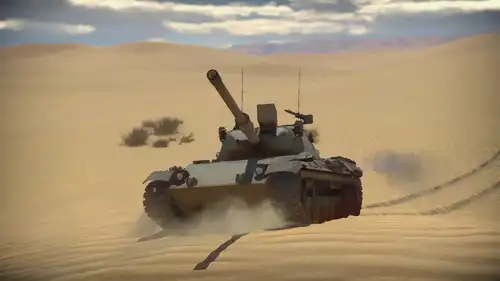

豹-I 主戰坦克

該坦克車體用裝甲鋼板焊接而成，前部是乘員艙，後部為動力艙；乘員艙右前部位是駕駛員位置，左前位置有炮彈儲存架、通風裝置和三防裝置，加溫裝置在乘員艙右側；駕駛員座椅上方的車體頂裝甲板上開有駕駛艙蓋，艙蓋前有3個潛望鏡，中間1個在準備間可換成紅外或微光潛望鏡； 炮塔為鑄造結構，呈半球型，防盾外形狹長，位於車體中部之上；炮塔內有3名乘員，車長在火炮右側，炮長在車長前下方向，裝填手在火炮左側；在炮塔頂，車長和裝填手各有1個艙蓋；此外，在炮塔左側還設有1個補彈窗口。

性能數據

型號　豹1A1

乘員　4人

戰鬥全重　40000kg

凈重　38700kg

單位功率　15.3kW/t

單位壓力　84.4kPa

車長

炮向前　9.540m

炮向後　8.170m

車體長　7.090m

車寬

帶裙板　3.410m

不帶裙板　3.250m

車高

至炮長潛望鏡頂　2.620m

至炮塔頂　2.380m

火線高　1.880m

車底距地高　0.44m

履帶寬　550m

履帶中心距　2.7m

履帶着地長　4.236m

公路最大速度　65km/h

越野速度　40km/h

燃料儲備　955L

公路最大行程　600km

越野最大行程　450km

涉水深

無準備　1.20m

有準備　2.25m

潛渡深　4m

爬坡度　60%

側傾坡度　30%

攀垂直牆高　1.15m

越壕寬　3.0m

最小轉向半徑　原位

發動機

生產公司　MTU

型號　MB838CaM-500

類型　4衝程渦輪增壓

中冷柴油機

功率/轉速　610kW/2200r/min

傳動裝置

生產公司　ZF

型號　4HP250

類型　液力機械

前進檔/倒檔數　4/2

轉向裝置類型　機械雙差速式

懸掛裝置類型　扭桿

主要武器口徑/型號/類型　105mm/L7A3/線膛

並列武器口徑/型號/類型/數量　7.62mm/MG3/機槍/1挺

防空武器口徑/型號/類型/數量　7.62mm/MG3/機槍/1挺

煙幕彈發射器總數量　2×4具

熱煙幕　無

彈藥基數

105mm炮彈　55發

7.62mm機槍彈　5500發

穿甲彈初速　1475m/s

射速　7～9發/min

炮塔驅動方式　電液/手動

炮塔旋轉範圍　360°

車長超越控制　有

火炮俯仰範圍　-9°～+20°

火炮俯仰速度　29°/7s

炮塔最大迴轉速度　360°/15s

火炮穩定器

水平向　有

高低向　有

測距儀型號　TEM-2A

車長瞄準鏡型號　TRP-2A

炮長瞄準鏡型號　TEM-2A

三防裝置 有

滅火抑爆系統 無

光電報警或對抗設備 無

電氣系統電壓 24V

蓄電池數量/電壓/容量 8個/12V/100Ah

裝甲結構

類型/厚度/水平傾角/材料

車體

前上 均質/70mm/30°/鋼板

前上頂部 均質/25mm/7°/鋼板

前下 均質/70mm/35°/鋼板

側上 均質/35mm/30°/鋼板

側下 均質/25mm/90°/鋼板

尾部 均質/25mm/78°/鋼板

頂部 均質/10mm/0°/鋼板

底部 均質/15mm/0°/鋼板

炮塔

正面 52mm

側面 60mm

後部 60mm

（資料來源於網絡）
